Lugar de origem:
Guangdong, China
Marca:
OEM ODM
Certificação:
FCC, RoHS, ce
Número do modelo:
XPON ONU 1G1F+ CATV+ WIFI 2102XR
Contacte-nos

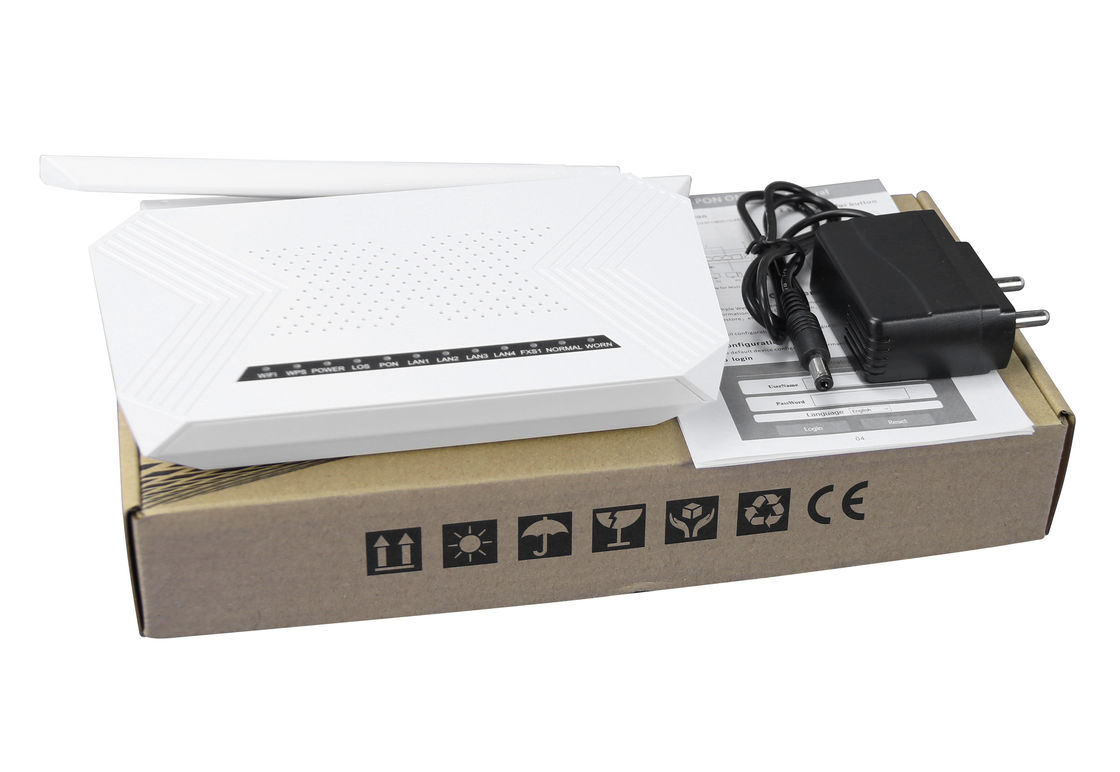

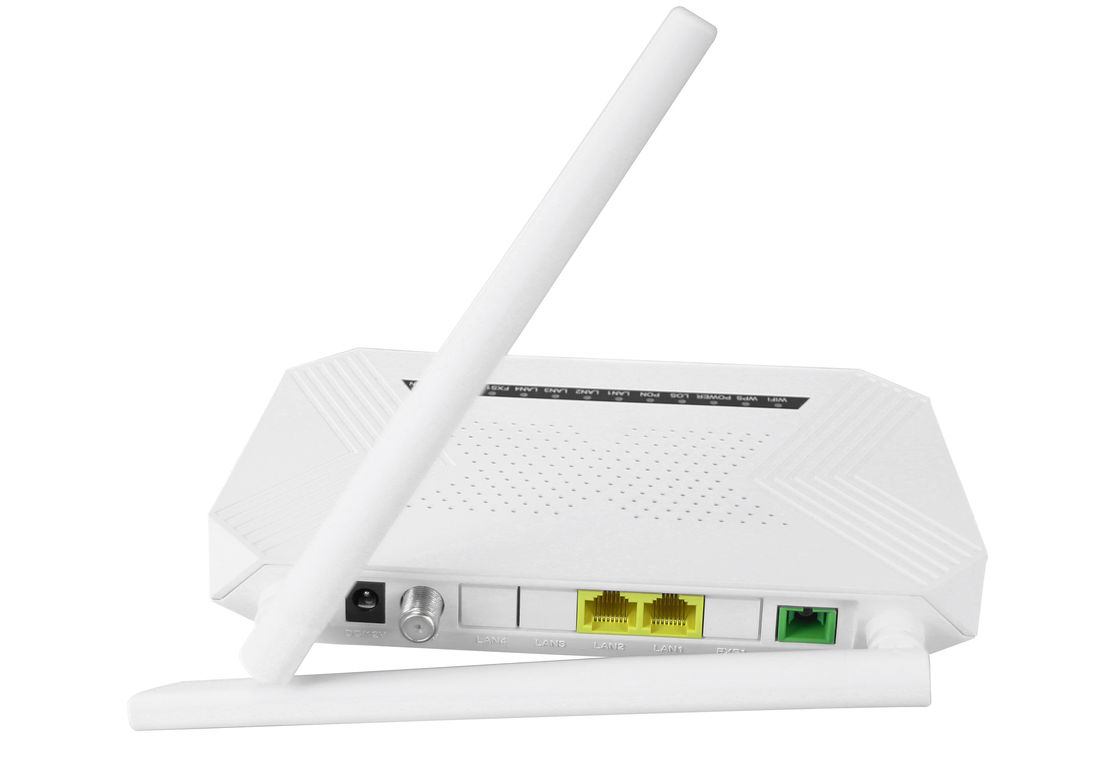

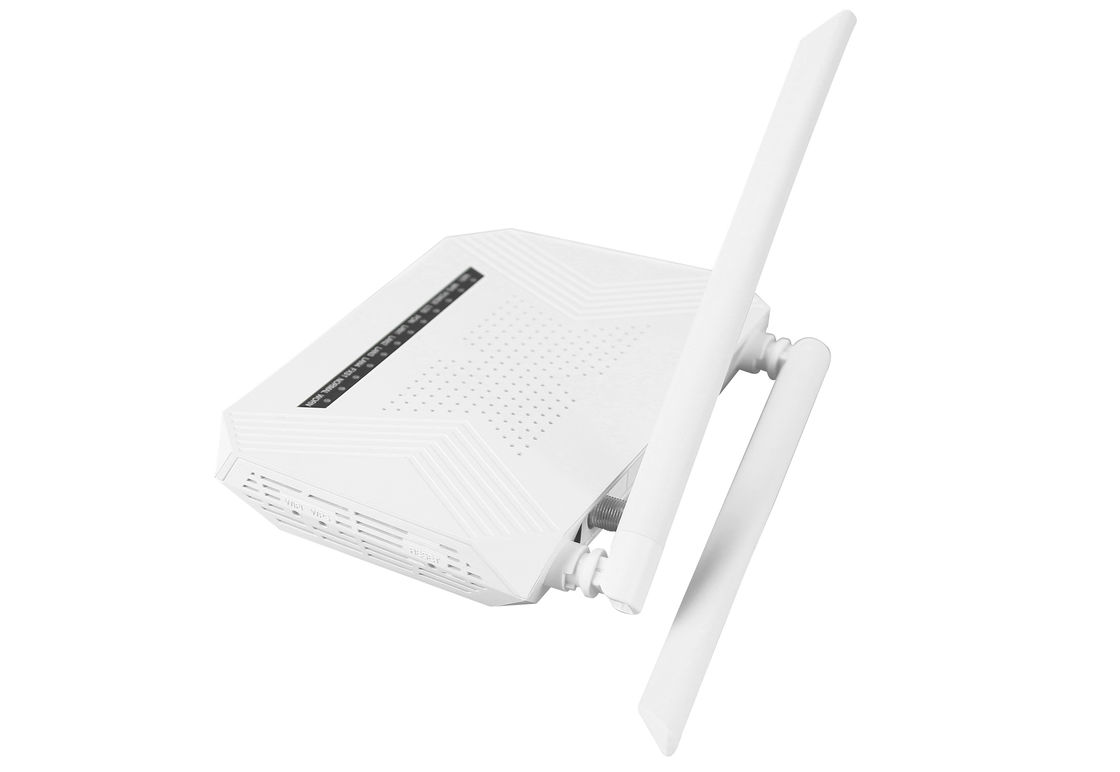

Conector ótico do SC/APC da relação de XPON ONU 1G1F+ CATV+ WIFI
Descrição:
projetado como HGU (unidade da entrada da casa) em soluções diferentes de FTTH. A aplicação da portador-classe FTTH proporciona serviços diferentes.
baseado na tecnologia madura e estável, eficaz na redução de custos de XPON.
adota a confiança alta, a gestão fácil, a flexibilidade de configuração e a boa qualidade de garantias do serviço encontrar o desempenho técnico do padrão de EPON de China Telecom CTC3.0 e do padrão de GPON de ITU-TG.984.X
Característica funcional:
|
Modo do apoio EPON/GPON e modo do interruptor automaticamente |
|
Modo da rota do apoio para o modo do IP e da ponte de PPPoE/DHCP/Static |
|
Modo IPv4 e IPv6 duplo do apoio |
|
Apoio 2.4G WIFI e SSID múltiplo |
|
Relação do apoio CATV para o serviço e o controlo a distância video por OLT principal |
|
Configuração de servidor do IP e do DHCP do LAN do apoio |
|
Mapeamento do porto do apoio e Laço-para detectar |
|
Função do guarda-fogo do apoio e função do ACL |
|
Apoio característica do multicast Snooping/proxy de IGMP |
|
Configuração remota e manutenção do apoio TR069 |
|
Projeto especializado para que a prevenção da divisão do sistema mantenha o sistema estável |
Especificação:
| Relação de PON | 1 PRUMO de GPON (Bosa a bordo) |
| Recebendo a sensibilidade: ≤-28dBm | |
| Poder ótico transmissor: +1~+4dBm | |
| Distância de transmissão: 20KM | |
| Comprimento de onda | TX: 1310nm, RX: 1490nm |
| Relação ótica | Conector de SC/APC |
| Esquema do projeto | PRUMO DE RTL9602C+RTL8192FR (RTL8290B) |
| Instantâneo | SPI nem 16MB instantâneo |
| LAN Interface | 1 x 10/100/1000Mbps (GE) e relações adaptáveis de 1 ethernet de x 10/100Mbps (FE) auto. Completo/metade, conector RJ45 |
| Rádio | Complacente com IEEE802.11b/g/n, |
| Frequência de funcionamento: 2.400-2.4835GHz | |
| apoio MIMO, taxa até 300Mbps, | |
| 2T2R, 2 antena externo 5dBi, | |
| Apoio: SSID múltiplo | |
| Canal: Automóvel | |
| Tipo da modulação: DSSS, CCK e OFDM | |
| Esquema de codificação: BPSK, QPSK, 16QAM e 64QAM | |
| Relação de CATV | RF, WDM, poder ótico: +2~-15dBm |
| Perda de reflexão ótica: ≥45dB | |
| Comprimento de onda de recepção ótico: 1550±10nm | |
| Escala de frequência do RF: 47~1000MHz, impedância da saída do RF: 75Ω | |
| Nível de saída do RF: 78dBuV | |
| Escala do AGC: -13~+1dBm | |
| MER: ≥ 32dB@-15dBm | |
| Diodo emissor de luz | Diodo emissor de luz 9, para o estado de WIFI, WPS, PWR, LOS, PON, LAN1~LAN2, vestido, normal (CATV) |
| Tecla | 3, para a função da restauração, WLAN, WPS |
| Condição operacional | Temperatura: 0℃~+50℃ |
| Umidade: 10%~90% (não-condensação) | |
| Armazenando a circunstância | Temperatura: -30℃~+60℃ |
| Umidade: 10%~90% (não-condensação) | |
| Fonte de alimentação | C.C. 12V/1A |
| Consumo de potência | ≤6W |
| Dimensão | 180mm×107mm×28mm (L×W×H) |
| Peso líquido | 0.24Kg |
Introdução das luzes de painel
| Piloto Lamp | Estado | Descrição |
| WIFI | Em | A relação de WIFI está acima. |
| Piscamento | A relação de WIFI é de emissão e/ou de recepção dados (ATO). | |
| Fora | A relação de WIFI está para baixo. | |
| WPS | Piscamento | A relação de WIFI está estabelecendo firmemente uma conexão. |
| Fora | A relação de WIFI não estabelece uma conexão segura. | |
| PWR | Em | O dispositivo é posto acima. |
| Fora | O dispositivo é posto para baixo. | |
| LOS | Piscamento | As doses do dispositivo para não receber sinais óticos ou com baixos sinais. |
| Fora | O dispositivo recebeu o sinal ótico. | |
| PON | Em | O dispositivo registrou-se ao sistema de PON. |
| Piscamento | O dispositivo está registrando o sistema de PON. | |
| Fora | O registro do dispositivo está incorreto. | |
| LAN1~LAN2 | Em | O porto (LANx) é conectado corretamente (RELAÇÃO). |
| Piscamento | O porto (LANx) é de emissão e/ou de recepção dados (ATO). | |
| Fora | Exceção da conexão do porto (LANx) ou não conectado. | |
|
Vestido (CATV) |
Em | O poder ótico entrado é mais alto do que 3dbm ou para abaixar do que -15dbm |
| Fora | O poder ótico entrado está entre -15dbm e 3dbm | |
|
Normal (CATV) |
Em | O poder ótico entrado está entre -15dbm e 3dbm |
| Fora | O poder ótico entrado é mais alto do que 3dbm ou para abaixar do que -15dbm |
Aplicação
